用途

　　LL-系列料流檢測裝置是作為膠帶運輸機運送物料時，用來檢測物料裝載程度或狀態的一種檢測裝置。

型號含義

主要技術參數及性能

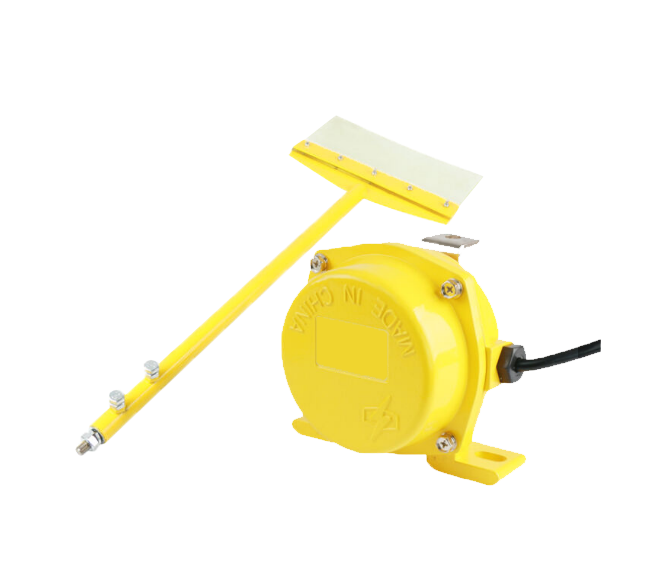

　　LL--I型料流檢測裝置為門式結構，帶有觸板，能夠檢測出運載物料時輕載、滿載、兩種狀態，當膠帶運行時，所載物料便推動觸板向前擺動。當觸板偏轉角大于12°時，輸出輕載信號；當偏轉角大于35°時，輸出滿載信號。

　　LL--II型料流檢測裝置為門式結構，雙向檢測，能夠檢測出輕載及滿載二種狀態，當觸板偏轉角小于12°時為輕載，大于35°時，輸出滿載信號。

安裝及接線

　?。ㄒ唬┌惭b

　　LL-型料流檢測裝置由傳感器和門架組成，安裝時，

　　1、先將門架固定在膠帶機中間架上，然后將傳感器安裝在門架橫梁上。

　　2、根據物料的裝載高度，調整門架立柱高度及傳感器擺桿長度（擺桿長度為可調），確定傳感器觸板距離膠帶的初始位置。

　?。ǘ┙泳€

　　LL-型用戶可根據圖示導線顏色接線：

　　花、藍為一級輕載常開接點；紅、黑為二級滿載常開接點；

　?。ㄗⅲ撼鰪S時提供常開接線，用戶可自選常閉。）

訂貨須知

　　1、注明名稱、型號、數量；

　　2、注明帶寬規格。
